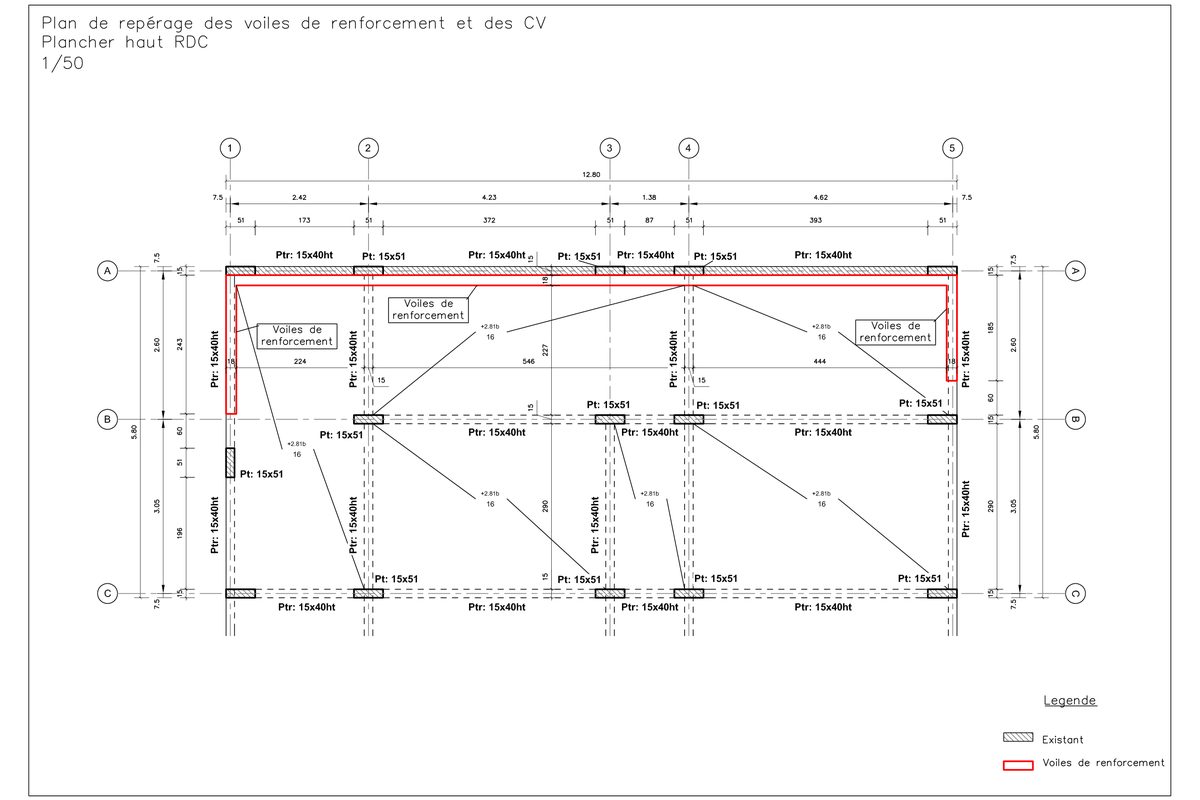

Plan de repérage des voiles de renforcement, en rouge, sur l'ossature poteaux-poutres existante — plancher haut du rez-de-chaussée

Voiles de renforcement — maison individuelle

Sainte-Anne, Guadeloupe (971) — Zone sismique 5 — Contreventement d'une ossature poteaux-poutres par voiles en béton armé

Localisation Sainte-Anne, Guadeloupe (971)
Type Maison individuelle — ossature poteaux-poutres en béton armé
Mission MH Structure Plans EXE coffrage & armatures des voiles de renforcement
Ouvrages Voiles BA de 18 cm, chaînages verticaux et horizontaux, scellements chimiques
Réglementation Eurocode 8 — zone sismique 5
Retour aux réalisations

Plans de repérage et élévations

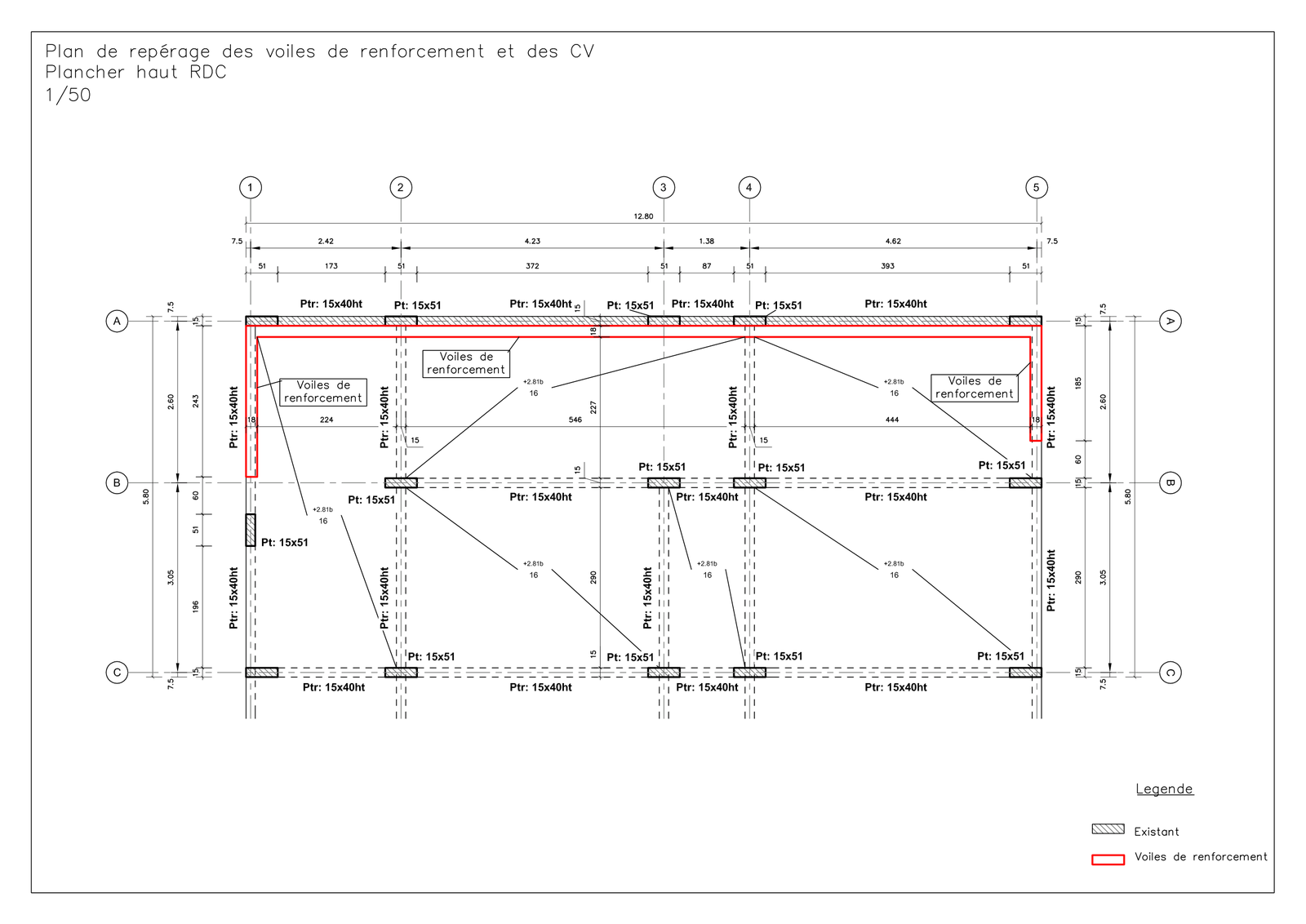

Plan de repérage des voiles de renforcement et des chaînages verticaux sur le plancher haut du RDC, existant hachuré et renforts en rouge, éch. 1/50

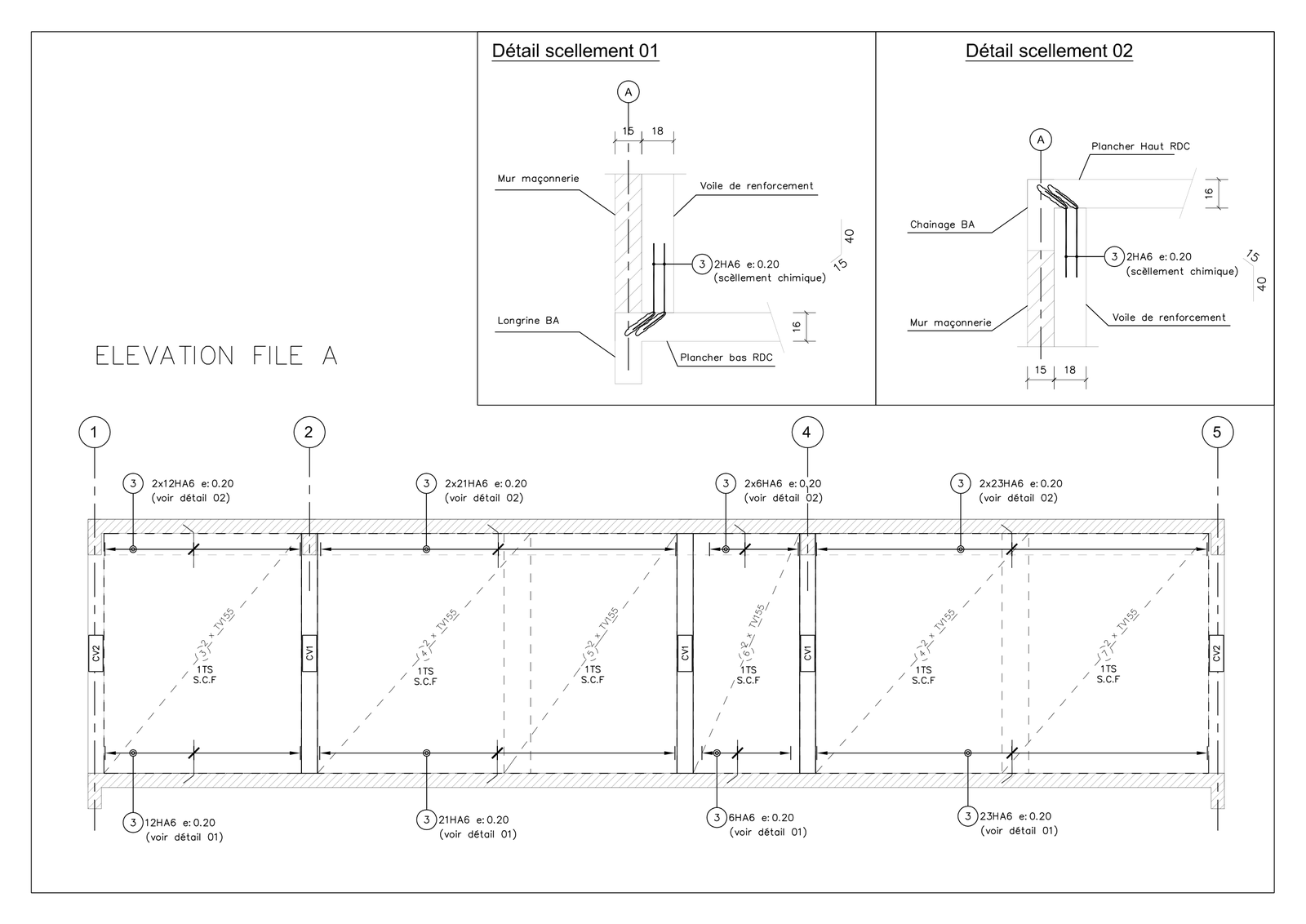

Élévation de la file A : armatures des voiles de renforcement entre les poteaux existants, détails de scellement 01 et 02 dans la longrine et le chaînage

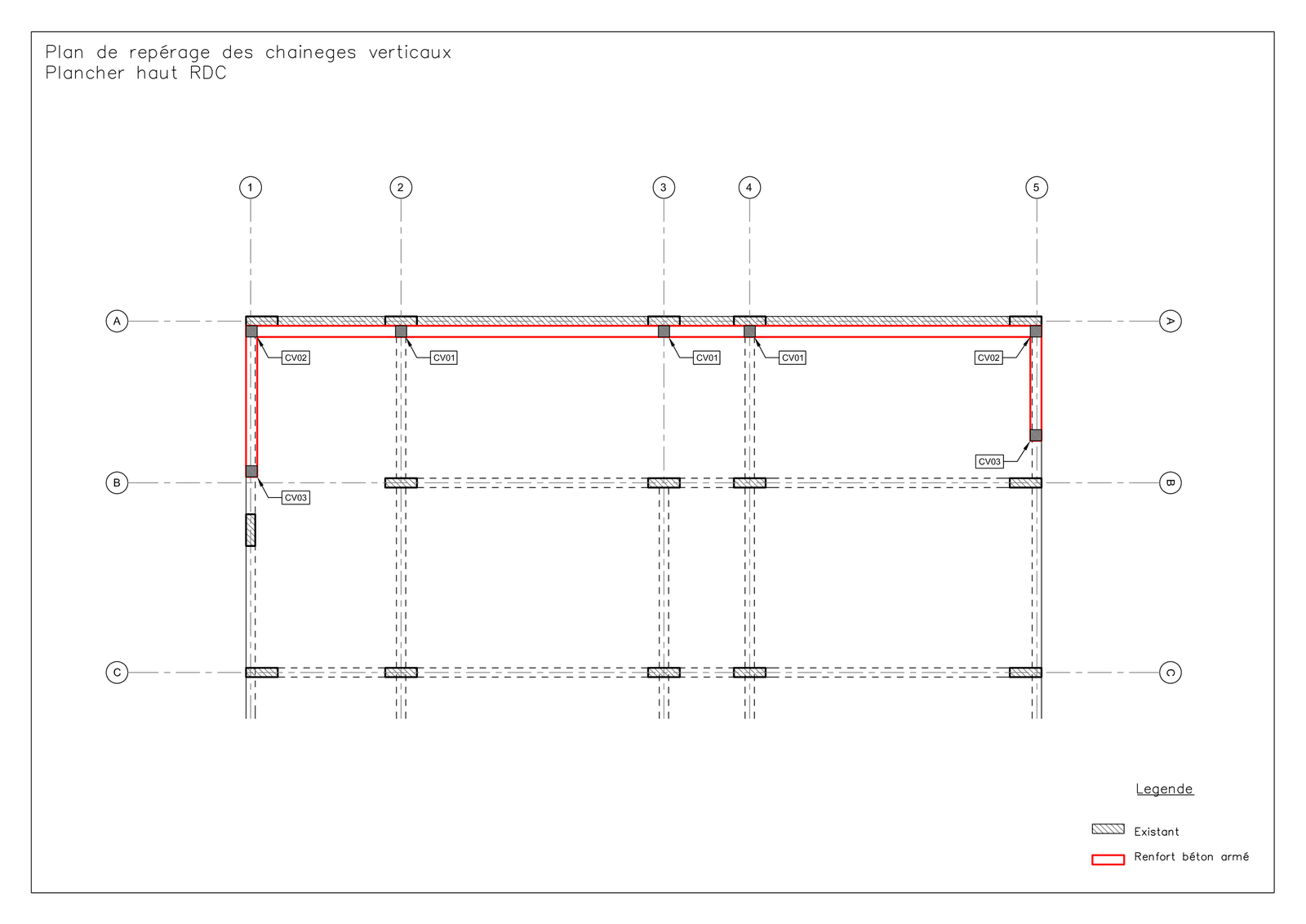

Plan de repérage des chaînages verticaux du rez-de-chaussée, renforts en béton armé repérés en rouge

Plans d'exécution — coffrage & armatures

Dossier EXE A.01 — Voiles de renforcement · Eurocode 2 + Eurocode 8

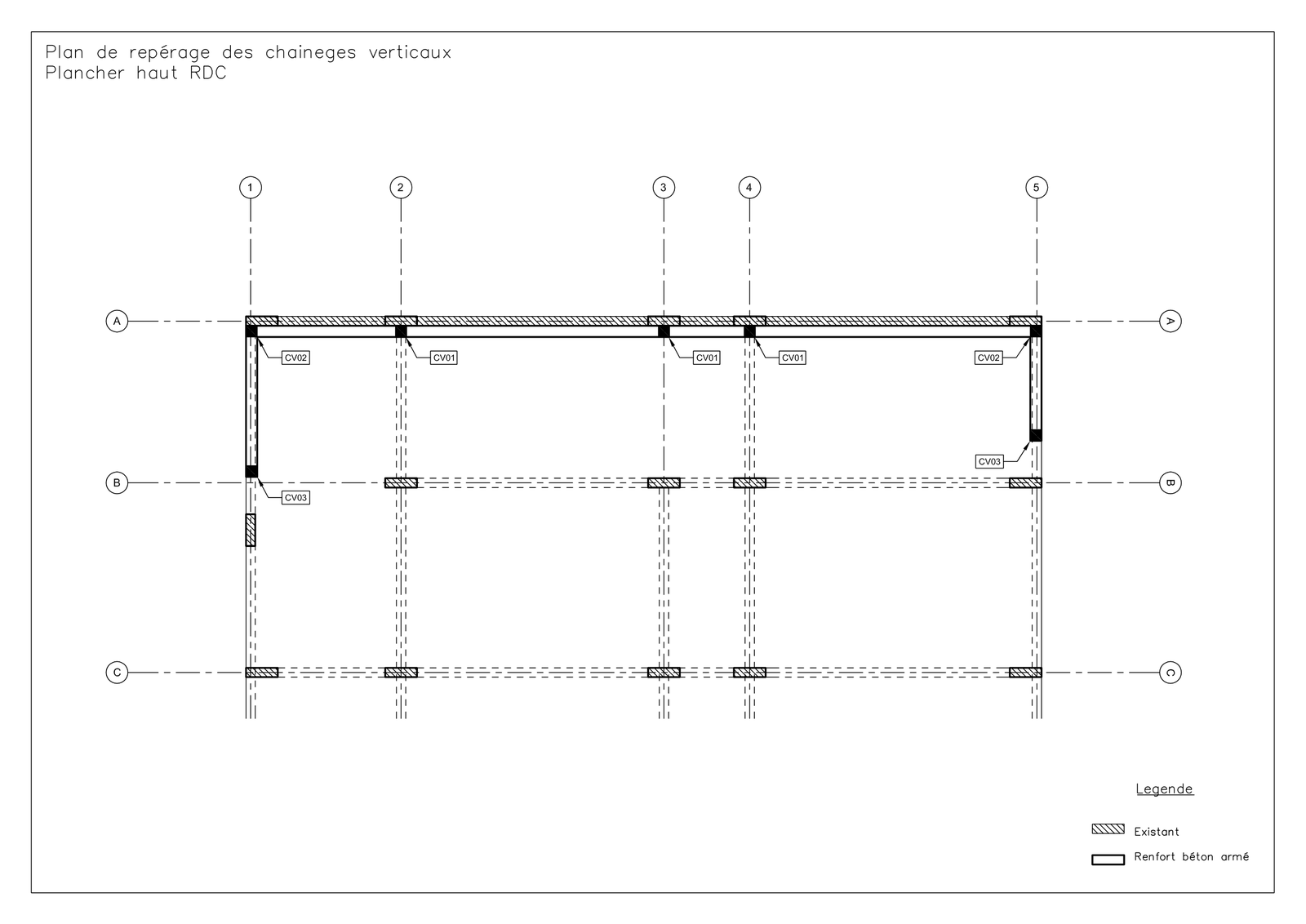

Plan de repérage des chaînages horizontaux du plancher haut du rez-de-chaussée
Chaînages horizontaux — Plancher haut RDC Repérage des renforts en béton armé sur l'ossature existante · éch. 1/50

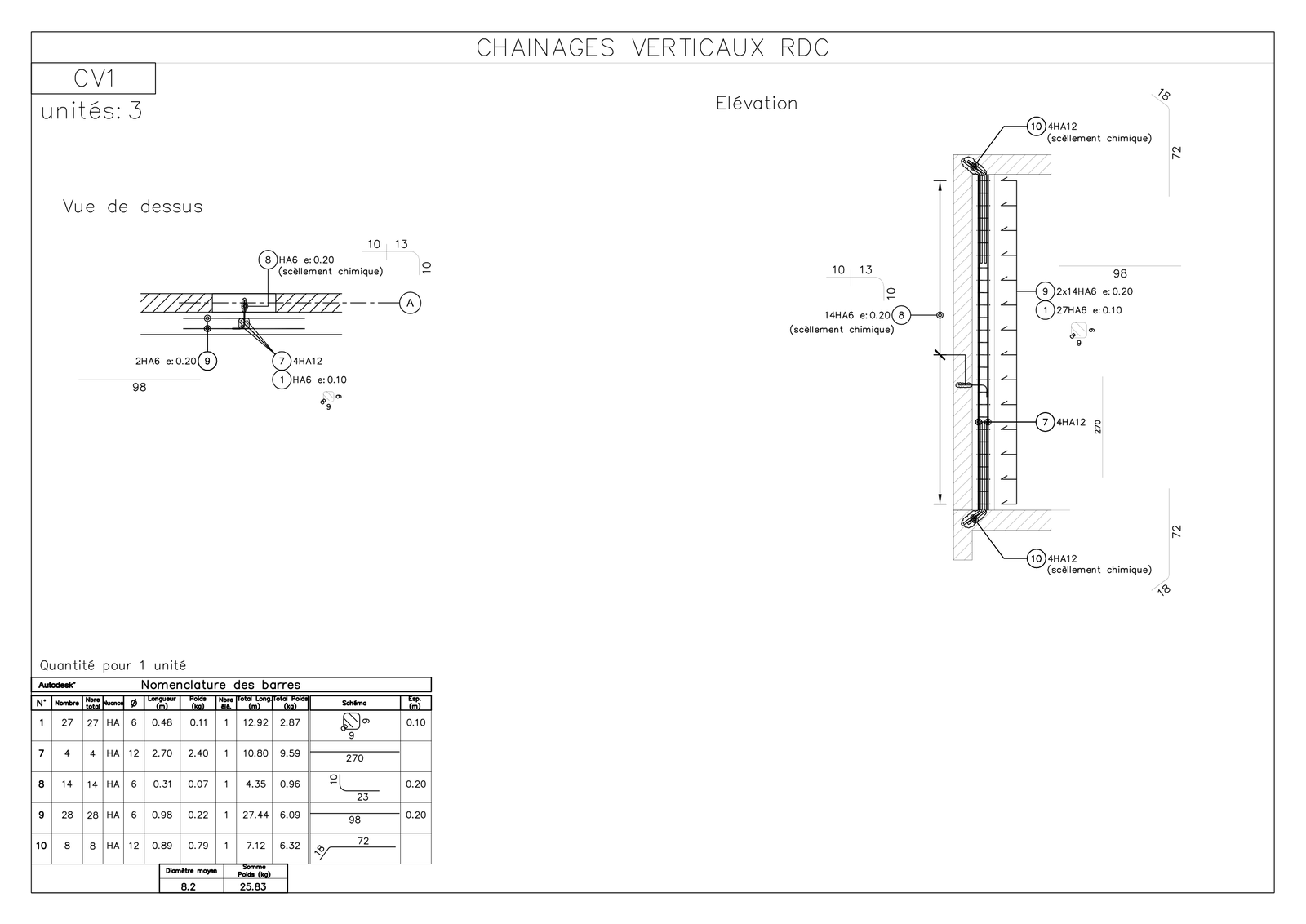

Détail du chaînage vertical CV1 : vue de dessus, élévation, scellements chimiques et nomenclature des barres
Chaînage vertical CV1 Vue de dessus, élévation, scellements chimiques · nomenclature des aciers

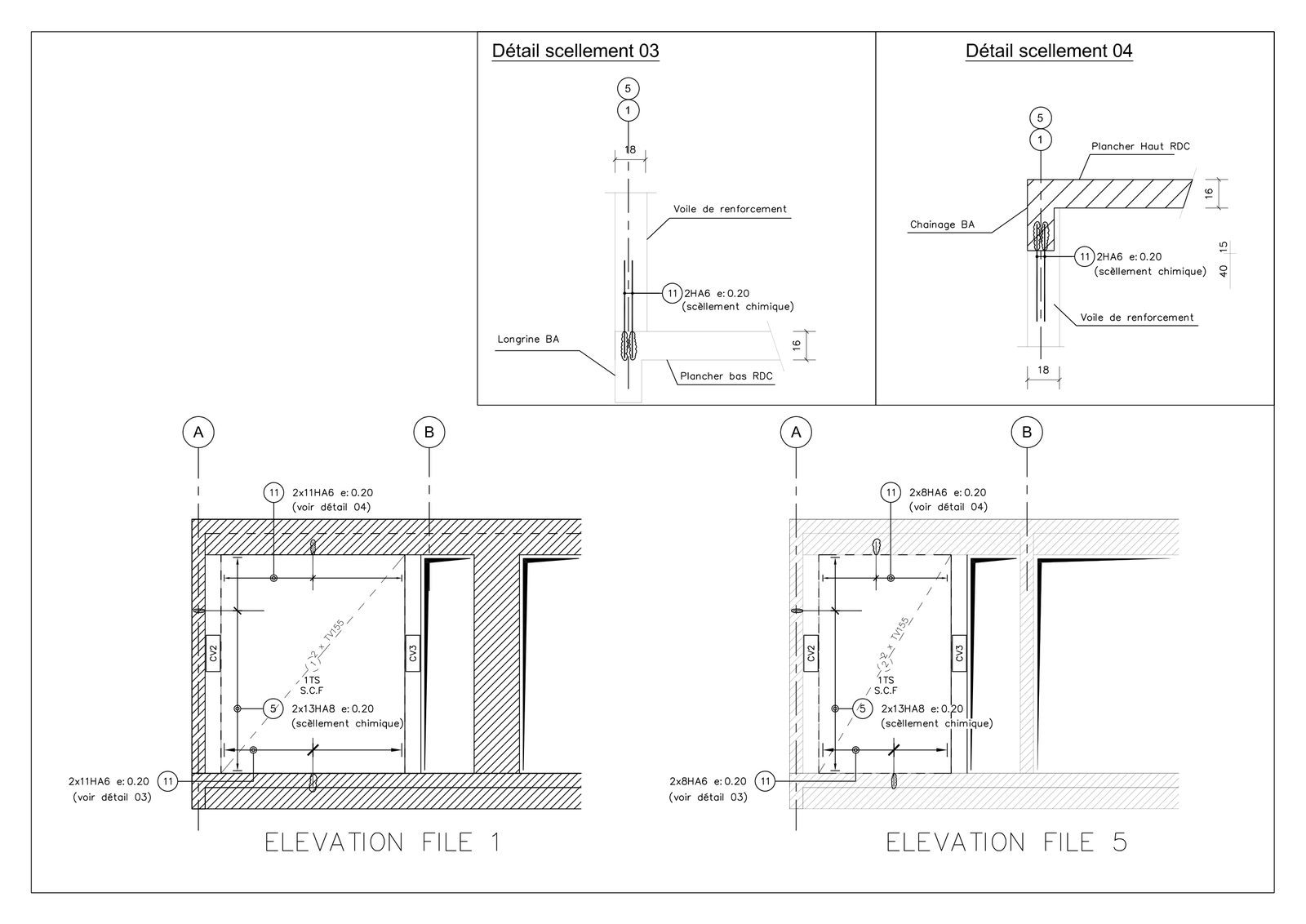

Élévations des files 1 et 5 : voiles de renforcement entre poteaux existants, détails de scellement 03 et 04
Élévations files 1 et 5 Voiles de renforcement en pignon · détails de scellement 03 et 04
