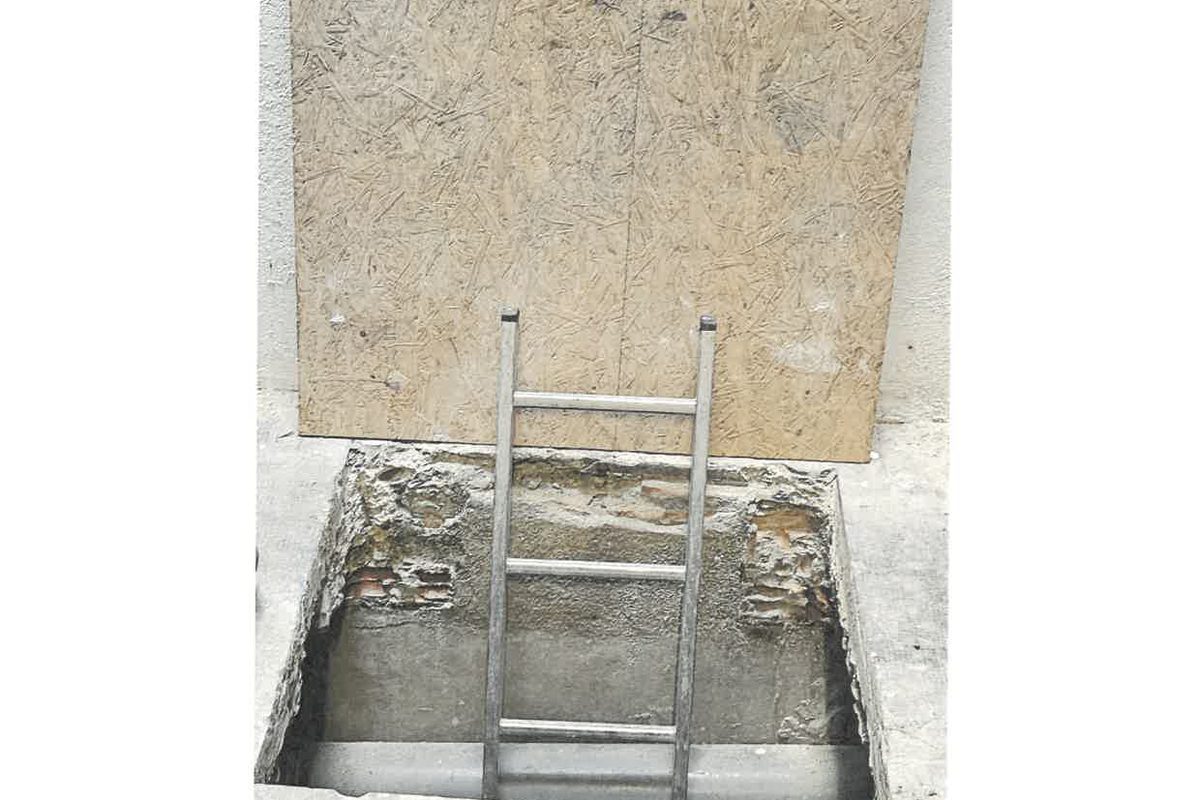

Trémie ouverte dans le plancher existant, échelle d'accès et panneau OSB de protection provisoire

Reprise de charges d'un plancher — monte-charge PMR

Copropriété — Béziers, Hérault (34) — Plancher existant à voûtains de brique renforcé par profilé acier

Localisation Béziers, Hérault (34)
Type Immeuble de copropriété — plancher traditionnel existant
Mission MH Structure Note de calcul de reprise de charges
Équipement Monte-charge PMR 300 kg, 3 arrêts / 4 niveaux
Renfort IPN 100 sous trémie · cadre en HEB 120 et montants tube 80 × 80
Retour aux réalisations

Reconnaissance du plancher existant

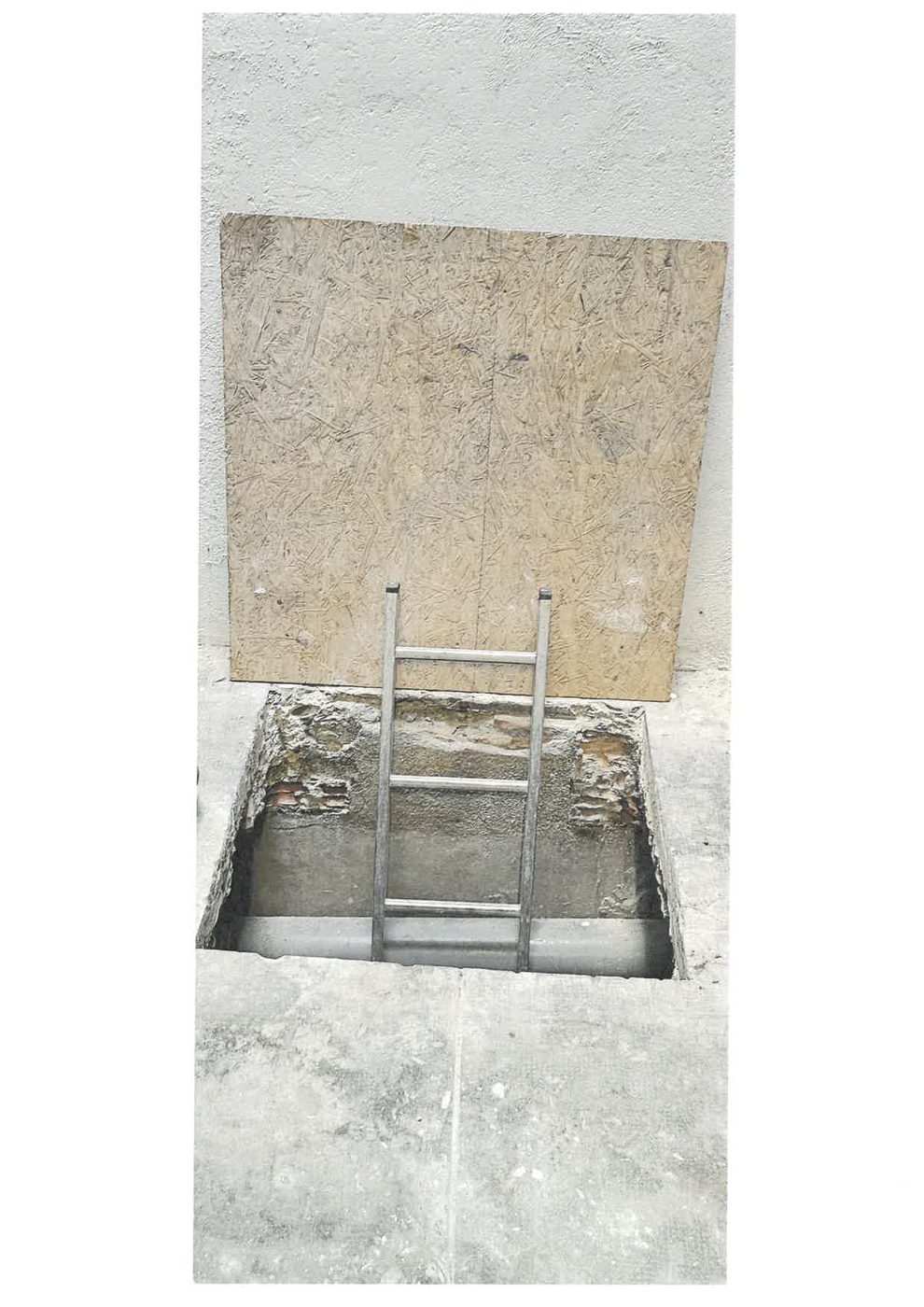

Trémie ouverte : échelle d'accès et panneau de protection provisoire en OSB

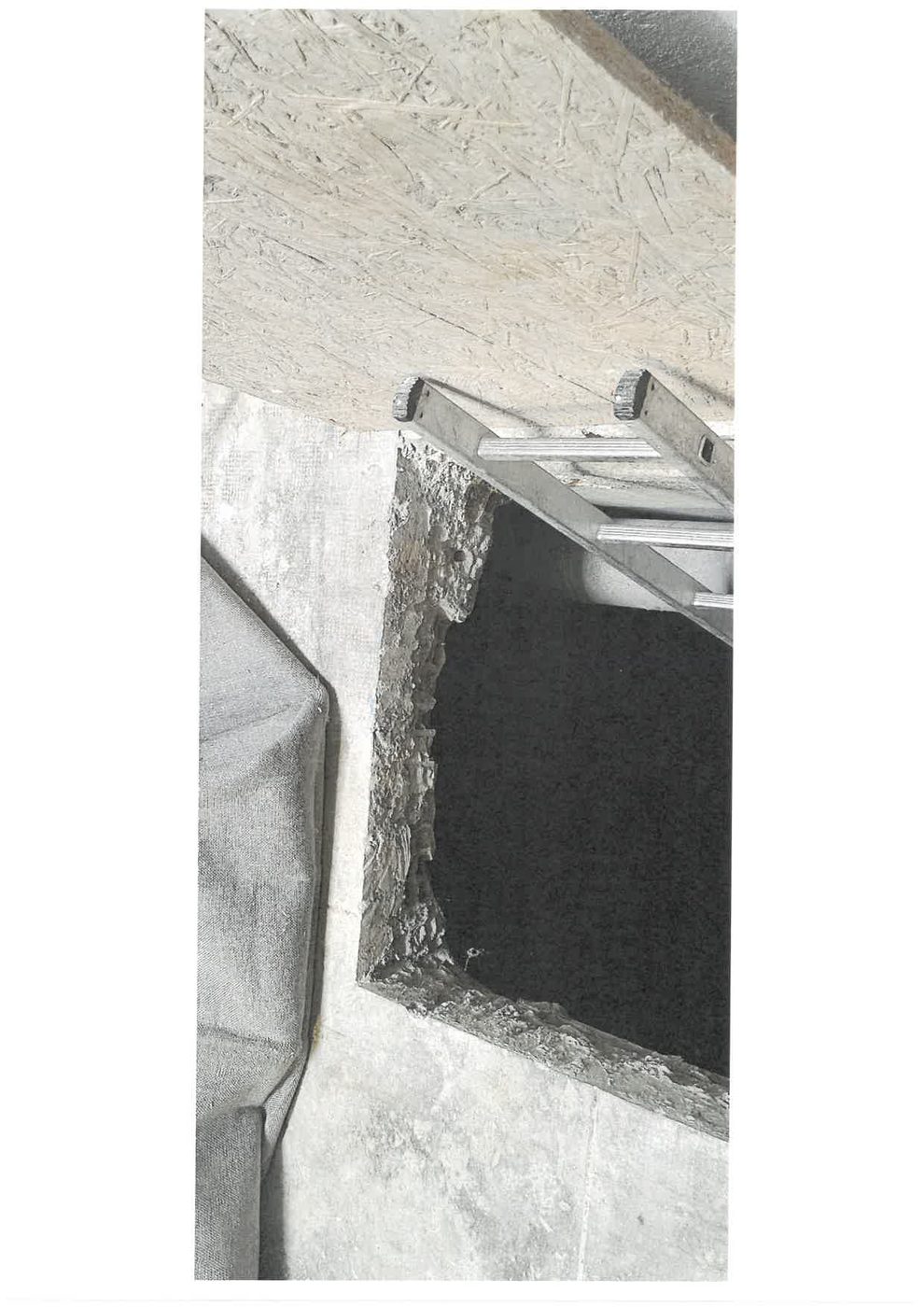

Vue rapprochée de la découpe : chant de la voûte de brique et dalle de compression

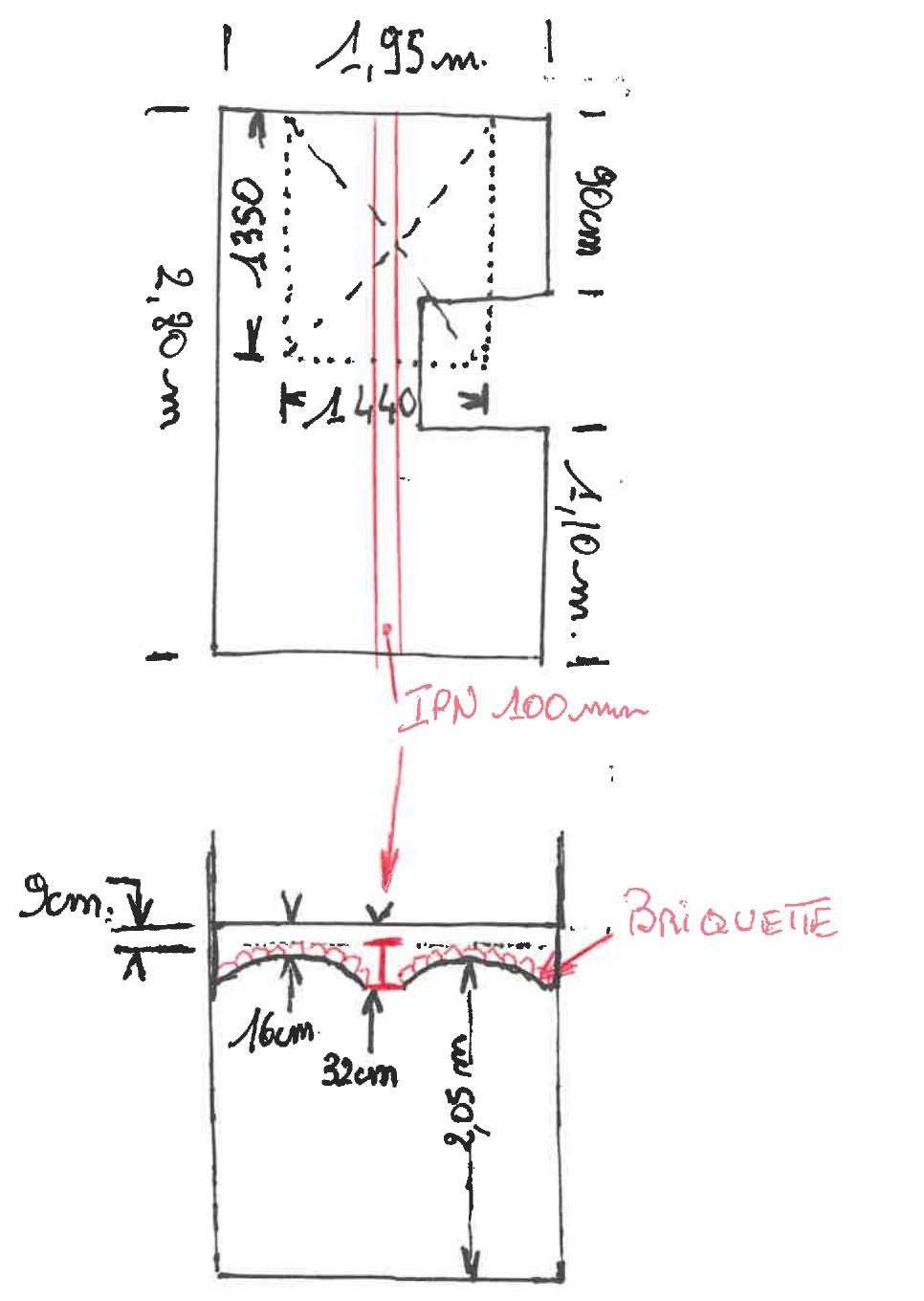

Croquis de relevé : dimensions de la trémie 1,95 × 1,44 m et position de l'IPN 100

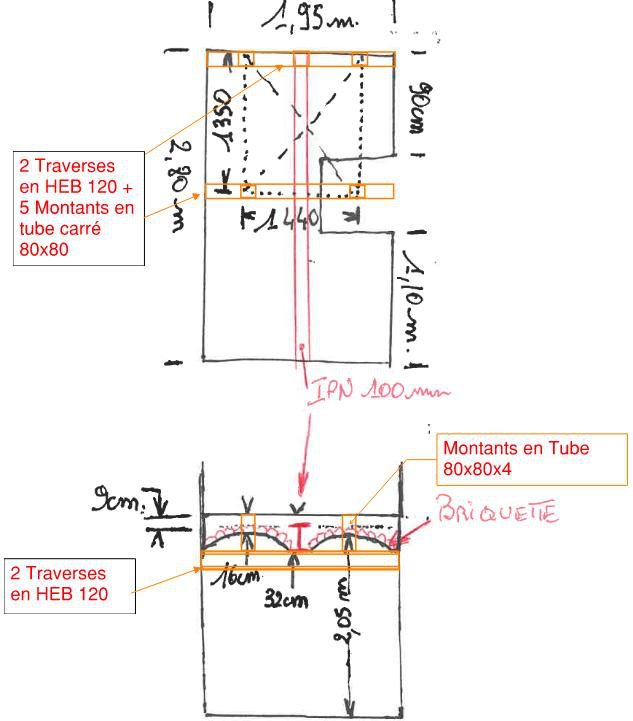

Croquis annoté du renfort : deux traverses HEB 120 et montants en tube carré 80 × 80

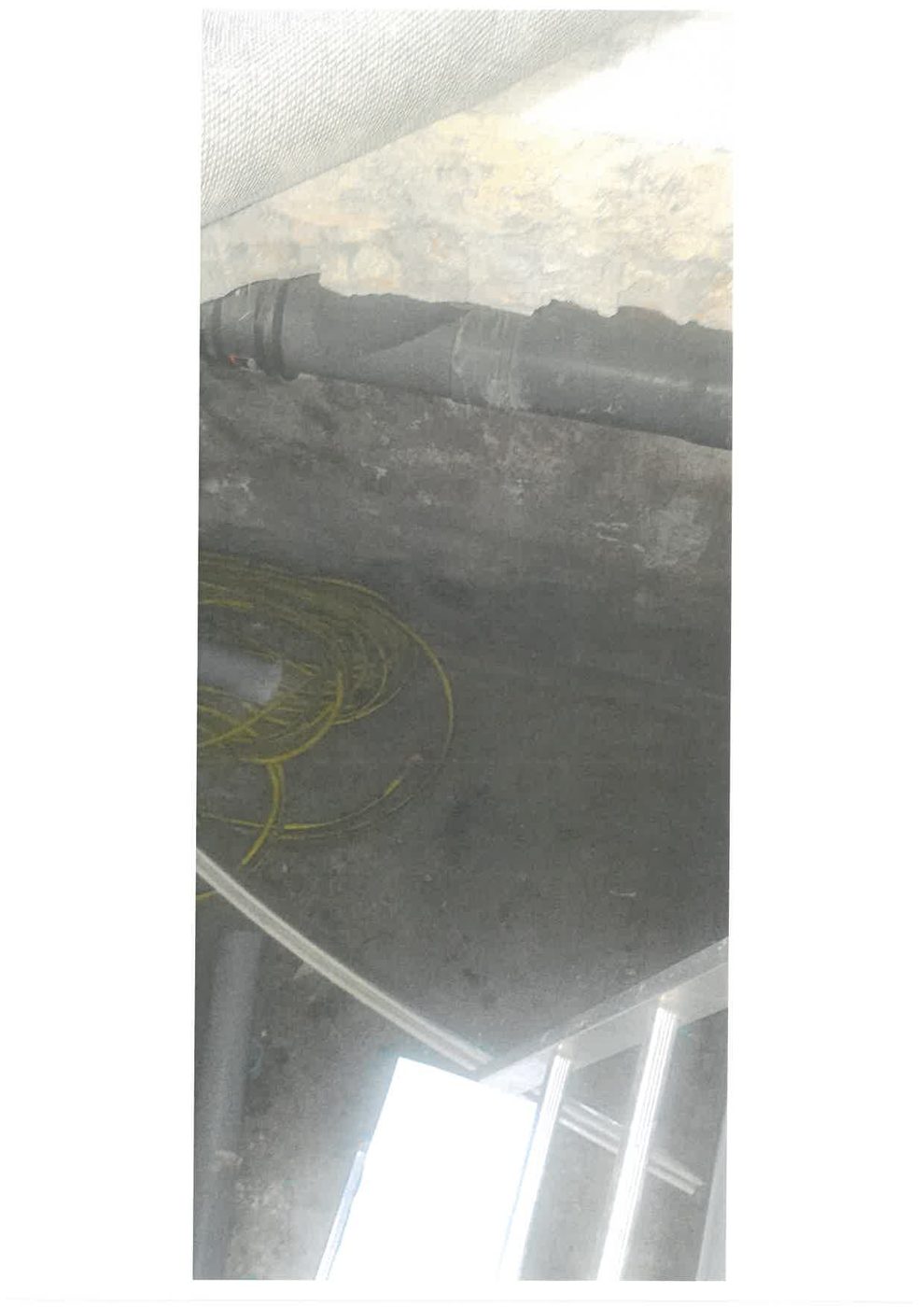

Réseaux existants au droit de la trémie : gaine électrique et câblage à dévoyer

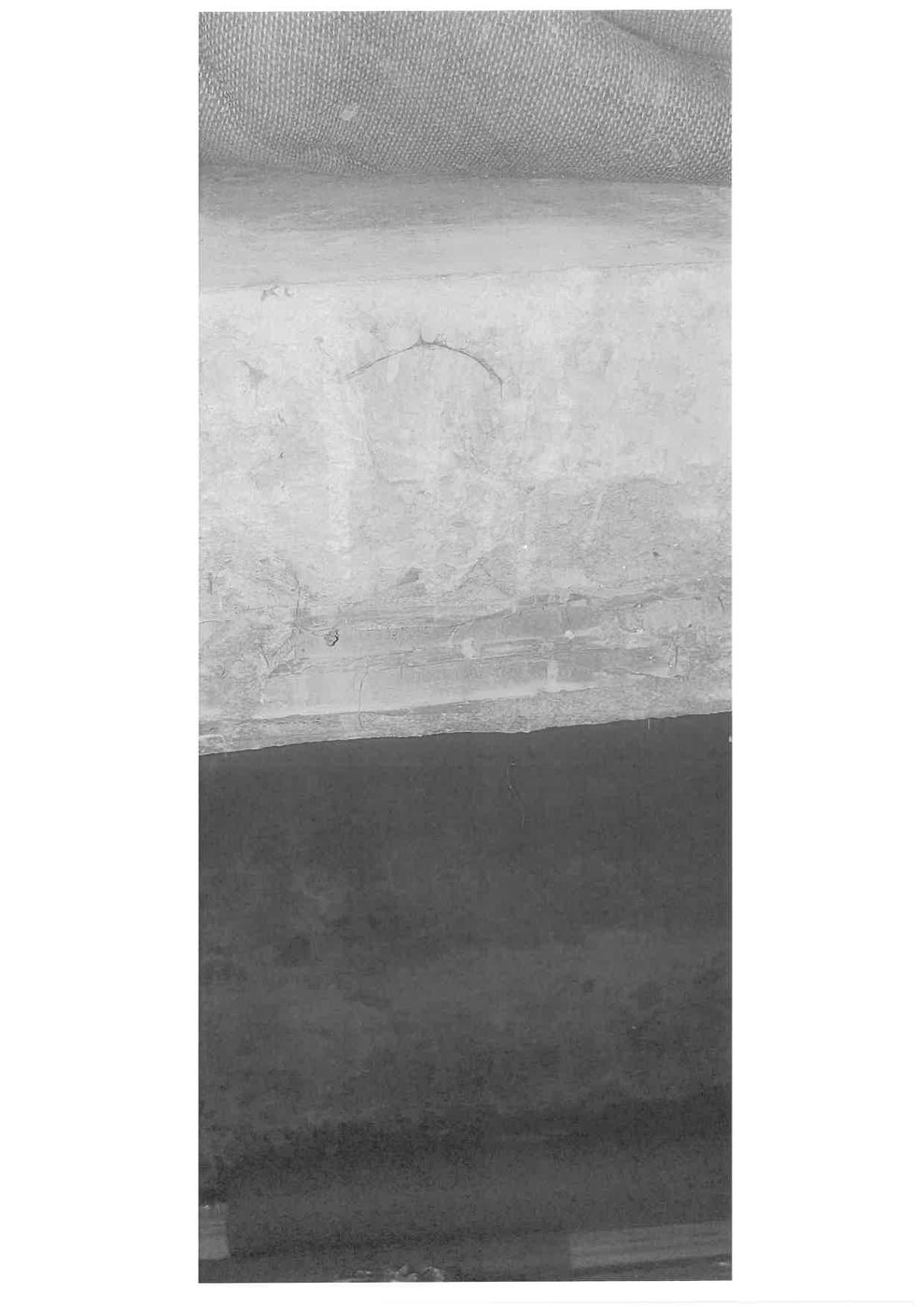

Coupe du plancher au droit de l'ouverture : dalle de compression sur voûte de brique

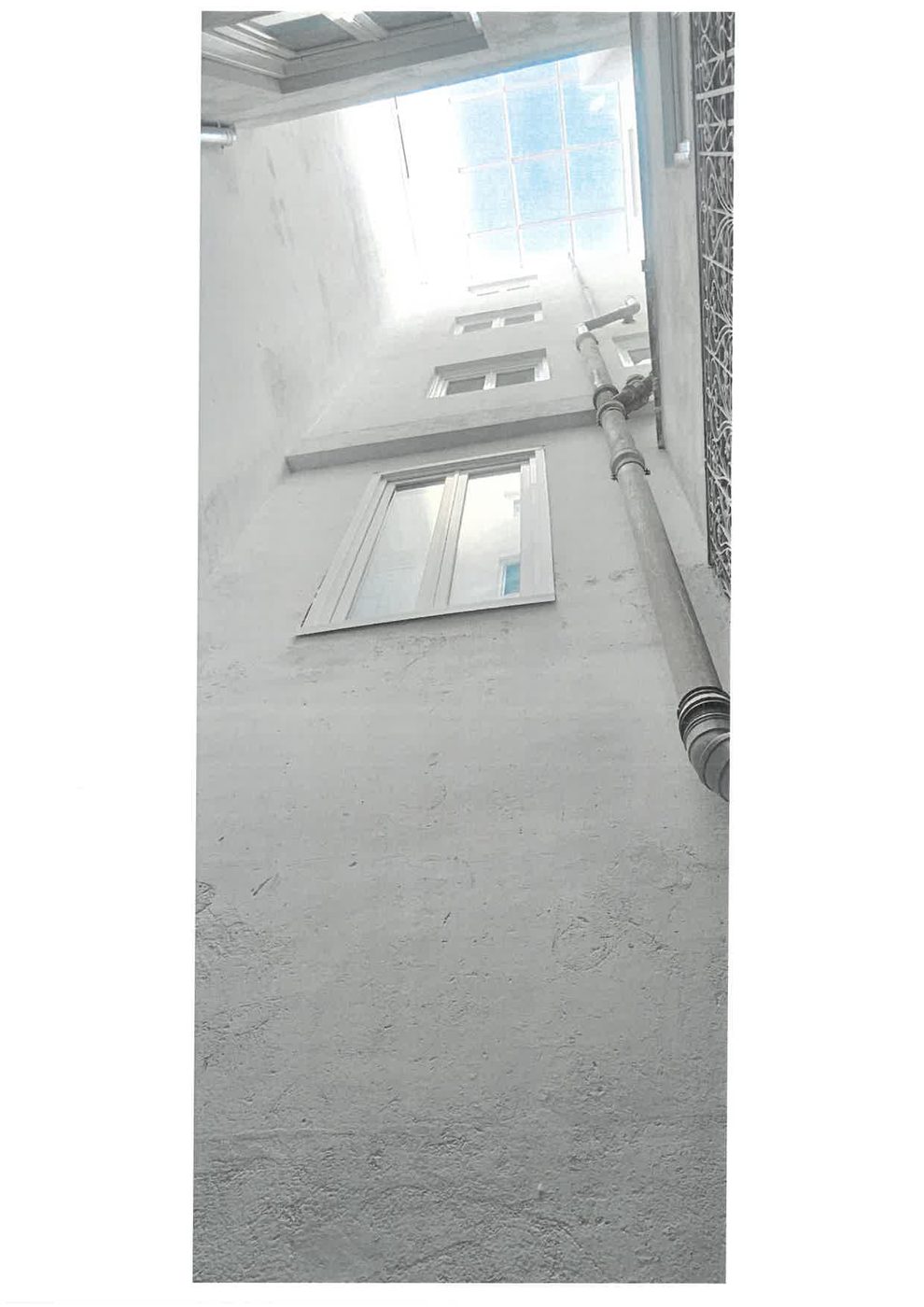

Puits de lumière de la cour intérieure par lequel transitent les gaines techniques
Détail de la voûte de brique visible en tranche, en about de la trémie
