Vue 3D isométrique du modèle de charpente métallique Advanced Design — portiques acier, dallage et semelles isolées

Bâtiment industriel
Charpente métallique

Prédimensionnement structure acier — Dallage sol élastique — Fondations

Type Bâtiment industriel — Charpente métallique
Mission MH Structure Prédimensionnement + Dallage + Fondations
Logiciel Advanced Design — EF 3D
Réglementation Eurocode 3 — Eurocode 7
Livrable Estimation chiffrée + Note de calcul
Retour aux réalisations
Retour aux réalisations
~28 × 28 m
Emprise au sol — portiques à deux pentes
0,723 cm
Flèche max toiture sous G (vérifiée Eurocode 3)
3 lots
Charpente acier · Dallage · Fondations BA

Modèle 3D — Advanced Design

Vue 3D isométrique du bâtiment industriel — portiques acier bleus, dalle béton, semelles isolées roses

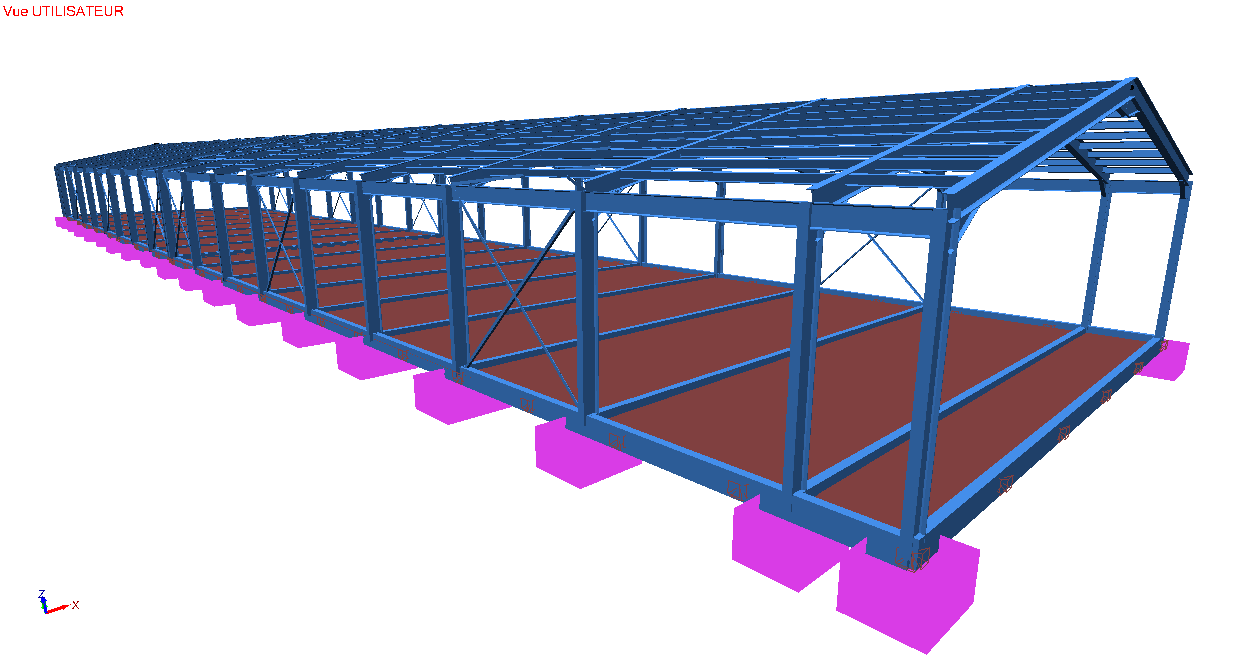

Vue 3D perspective depuis le pignon — portique à deux eaux avec contreventements en X

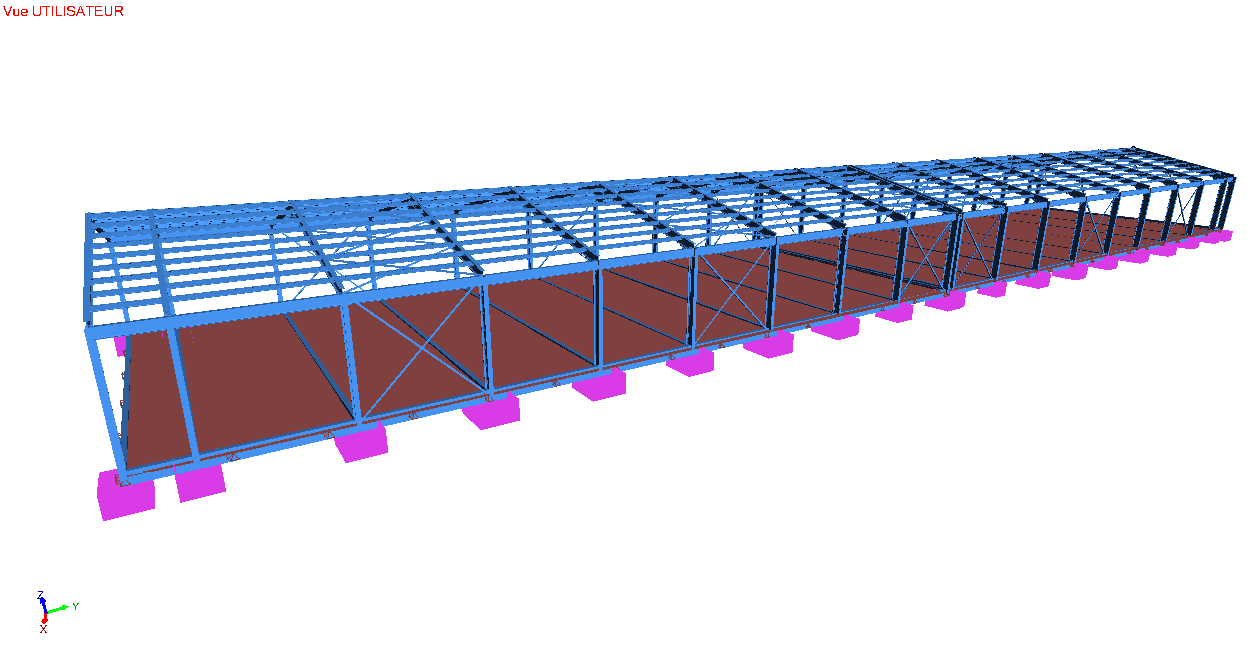

Vue 3D latérale du bâtiment — façades avec contreventements en croix de Saint-André

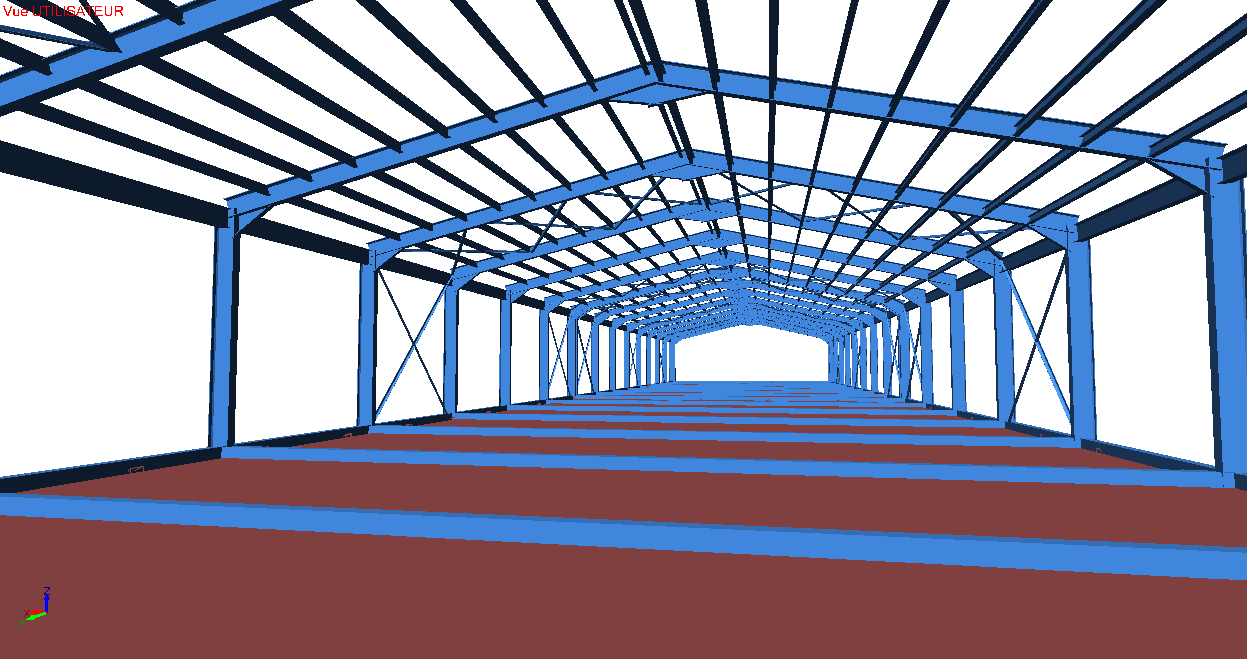

Vue intérieure en perspective — enfilade des portiques acier et dallage béton

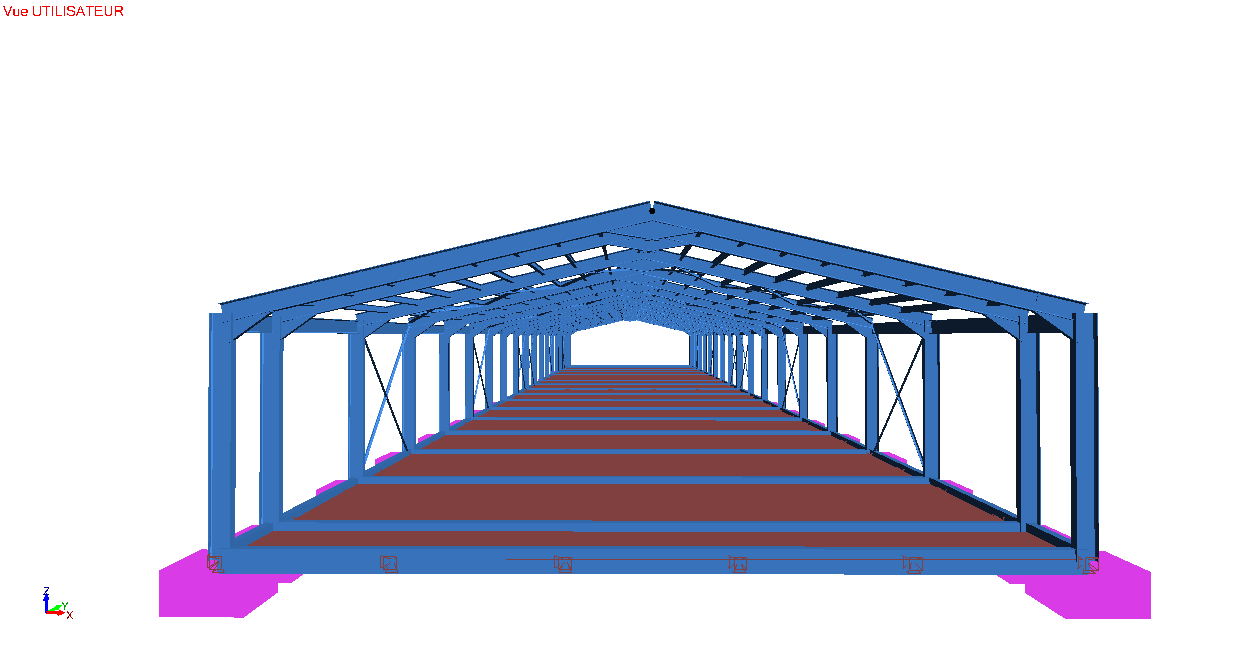

Élévation frontale du pignon — portique à deux pentes, longrines et semelles isolées visibles

Analyses & Fondations

Plan de fondations · Modèle de dallage EF · Carte de déplacements — Advanced Design

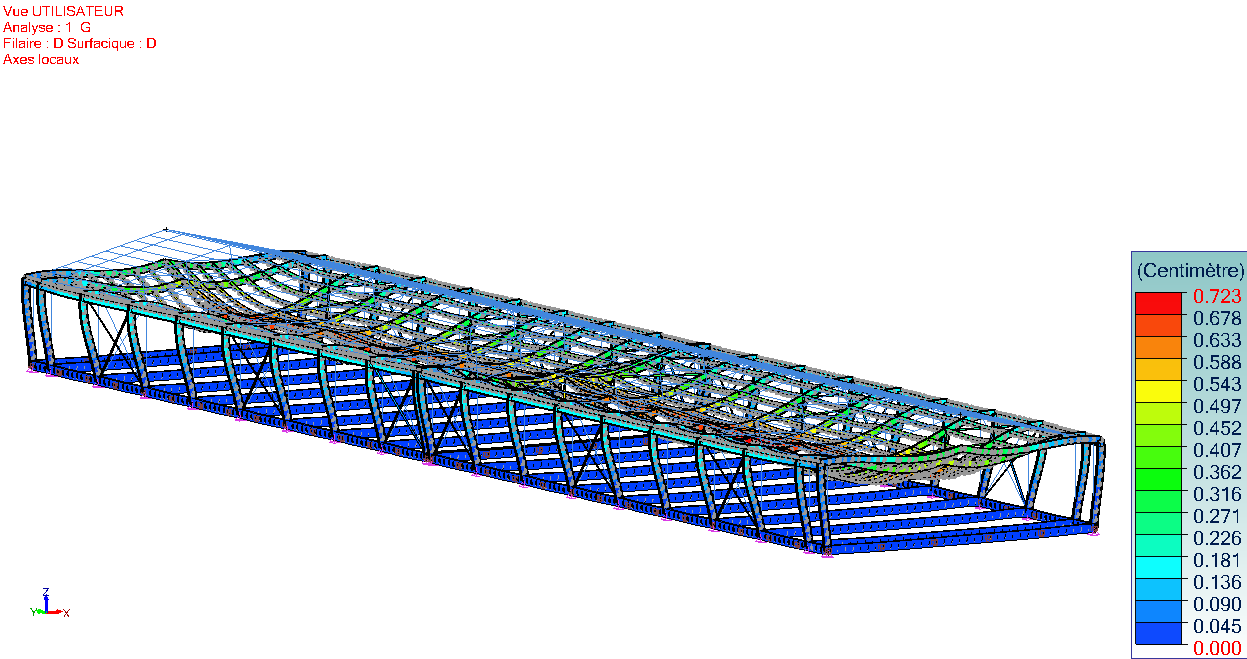

Carte de déplacements surfaciques sous charge G — flèche max 0.723 cm en clé de portique, gradient bleu-rouge
Déplacements surfaciques — Analyse 1G Advanced Design · Filaire + Surfacique · Flèche max : 0,723 cm · Axes locaux

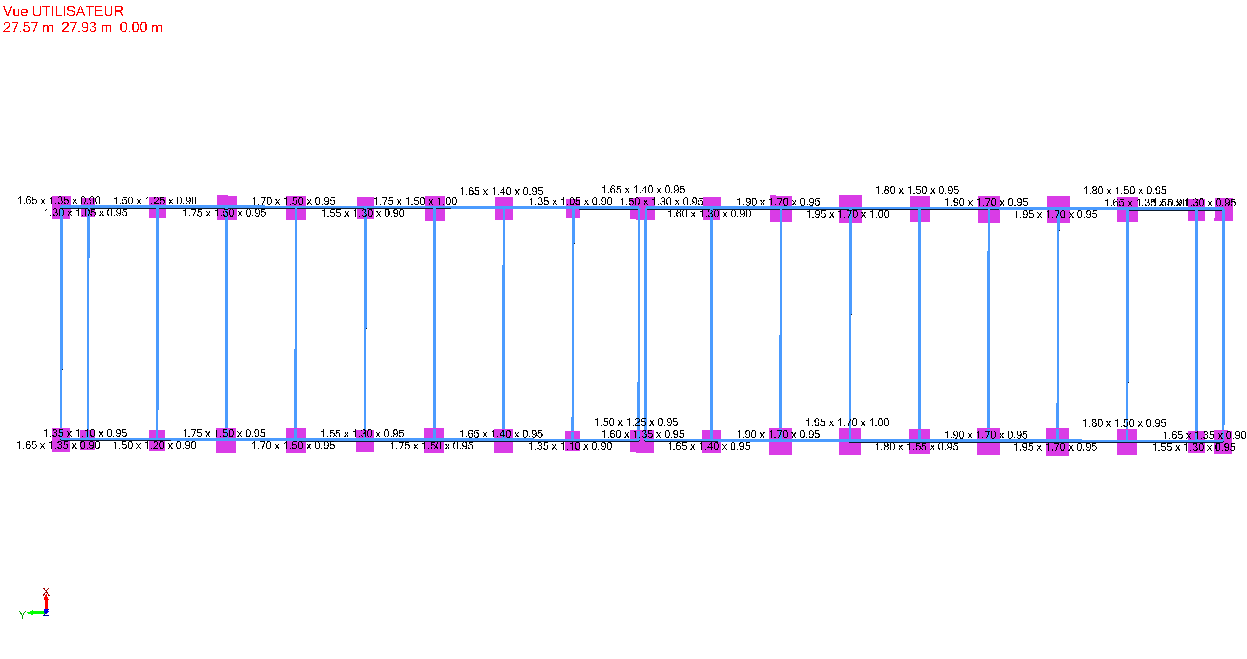

Plan de masse des fondations — semelles isolées (dimensions en m) et longrines de liaison, vue en plan
Plan de fondations — Semelles isolées & Longrines Dimensions semelles : 1.35 à 1.95 m · Hauteur 0.90–1.00 m · Longrines BA

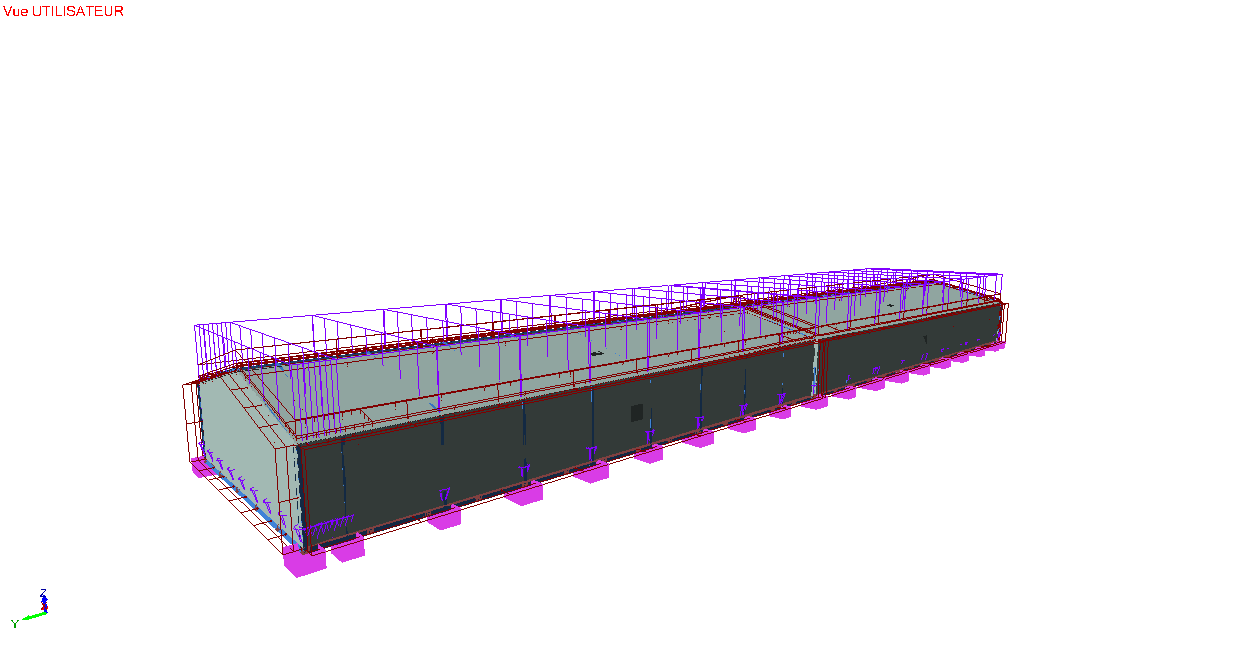

Modèle éléments finis du dallage sur sol élastique — armatures superposées en rouge et magenta
Dallage sur sol élastique — Modèle EF Calcul au sol élastique · Armatures superposées · Joints de retrait/dilatation

Un projet similaire à chiffrer ?

Bâtiment industriel, hangar, structure métallique — nous réalisons le prédimensionnement complet (structure, dallage, fondations) pour vous permettre de chiffrer votre projet dès la phase esquisse.
