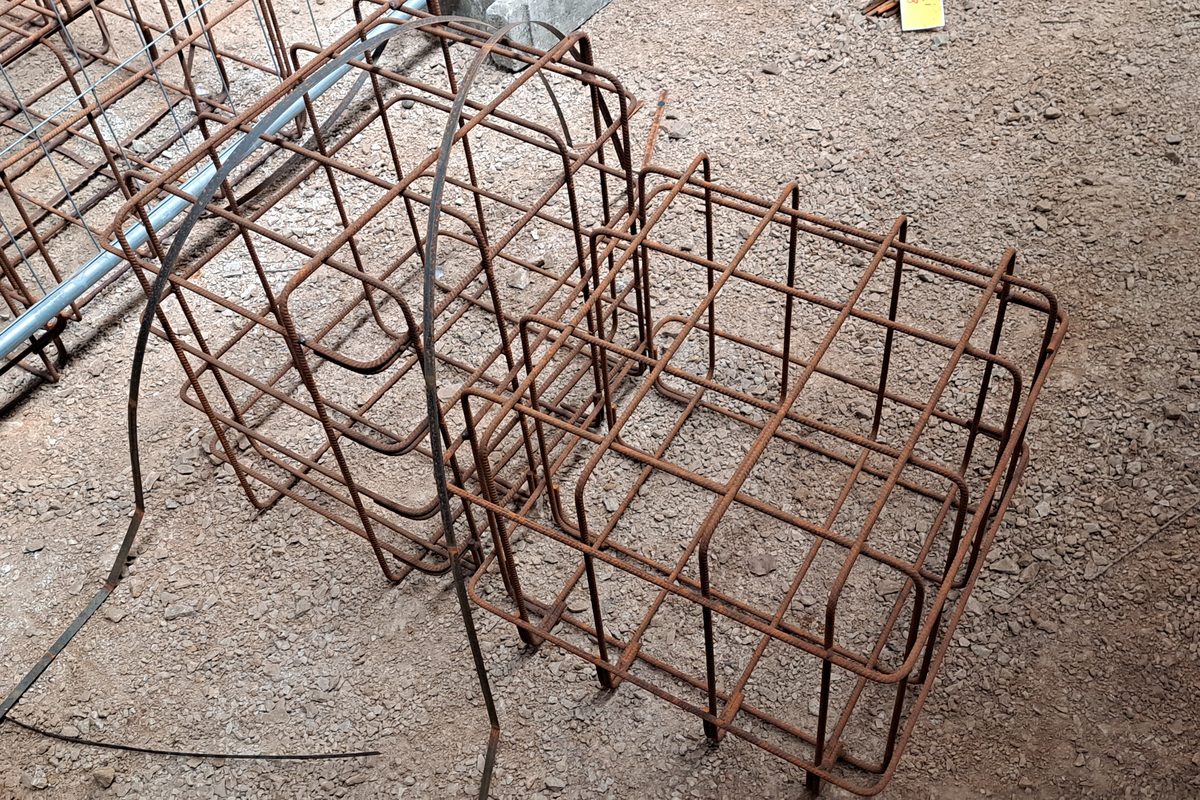

Cages d'armatures préfabriquées des massifs de fondation, posées au sol sur le chantier d'une école à Albi

Massifs de fondation — extensions modulaires de groupes scolaires

Deux écoles — Albi, Tarn (81) — Modules préfabriqués sur massifs isolés en béton armé

Localisation Albi, Tarn (81)
Type Groupes scolaires — ERP de catégorie III
Mission MH Structure Notes de calcul + plans d'exécution des massifs
Ouvrages Massifs isolés 64 × 64 × 52 cm sous platines des modules
Réglementation Eurocode 2 · descente de charges du constructeur (vent, neige, exploitation)
Retour aux réalisations

Chantier et modèle

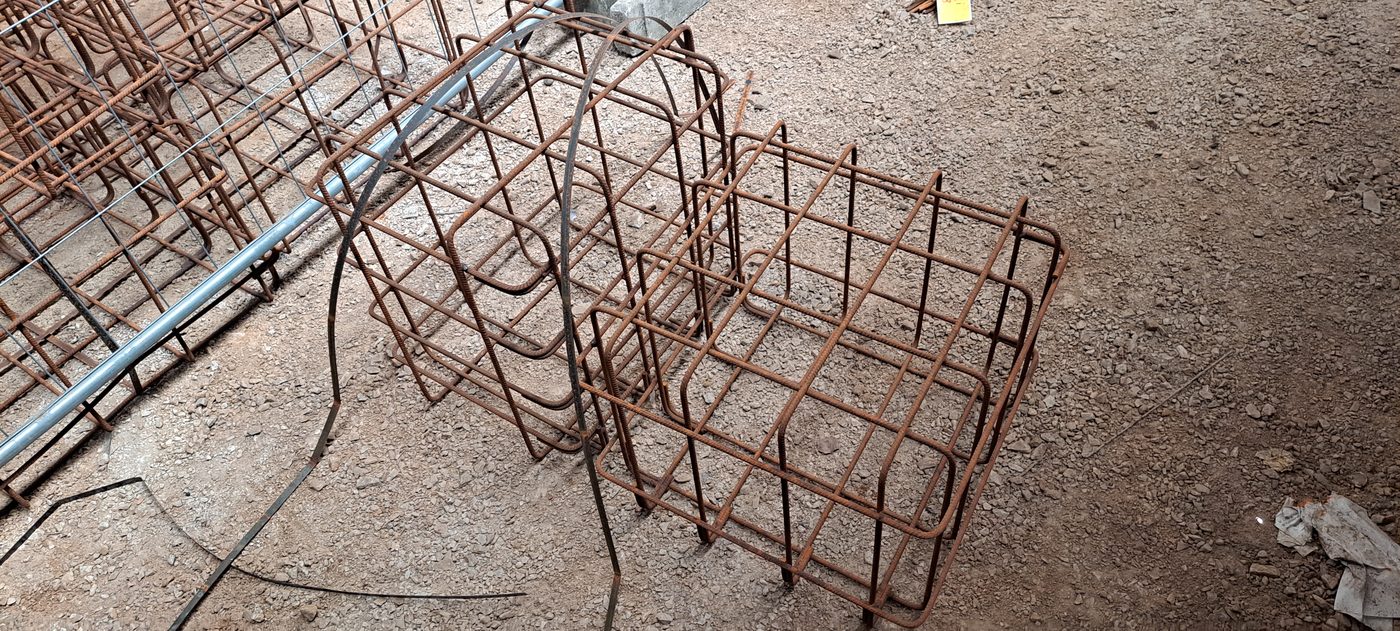

Cages d'armatures des massifs de fondation, cadres et filants HA, avant mise en fouille

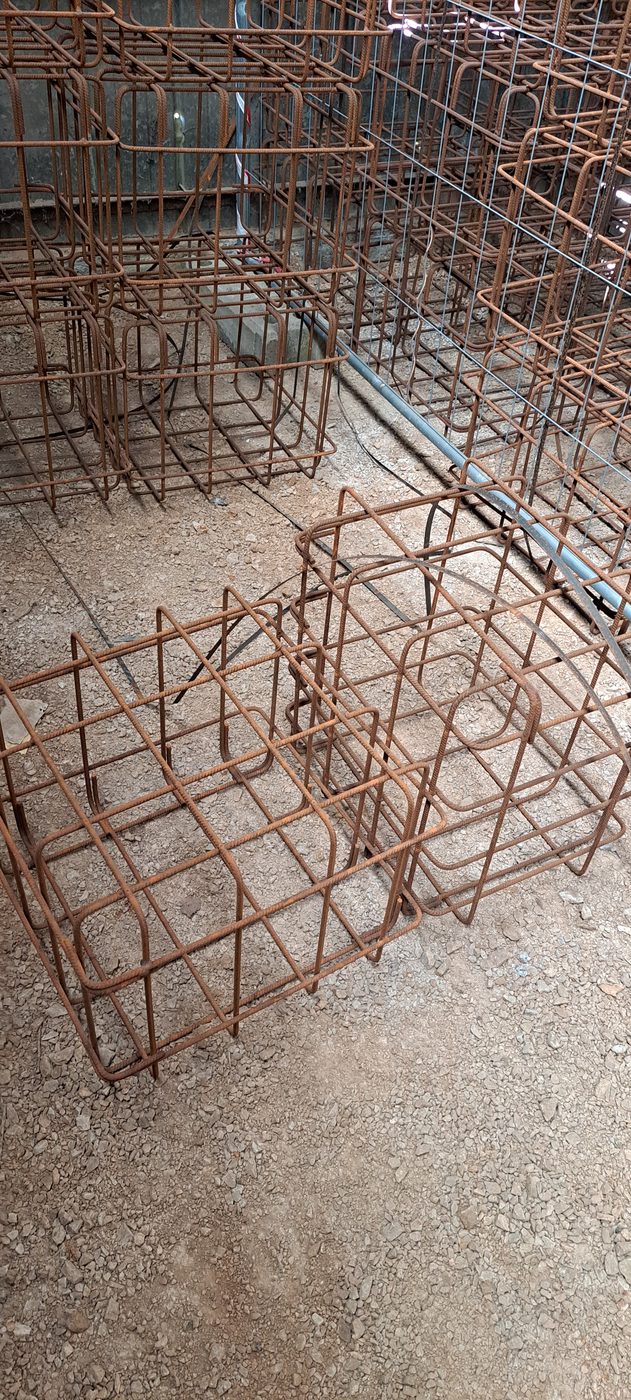

Cage d'armatures d'un massif isolé posée sur le terrain, en attente de mise en place

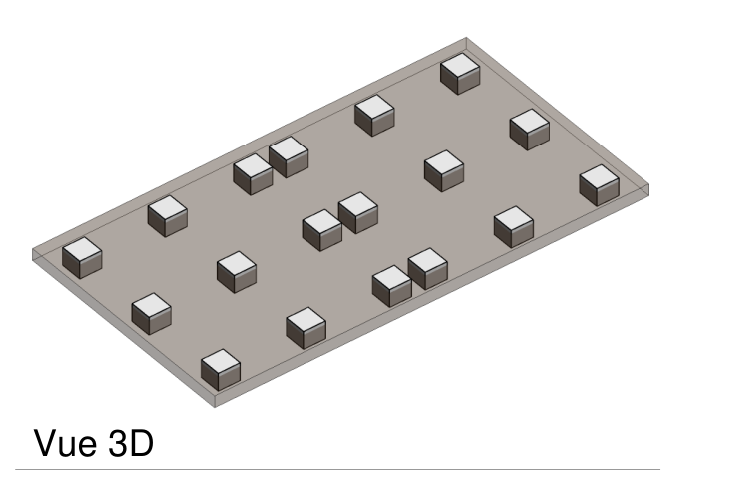

Vue 3D du plan d'exécution : dix-huit massifs isolés sous l'emprise des modules du réfectoire

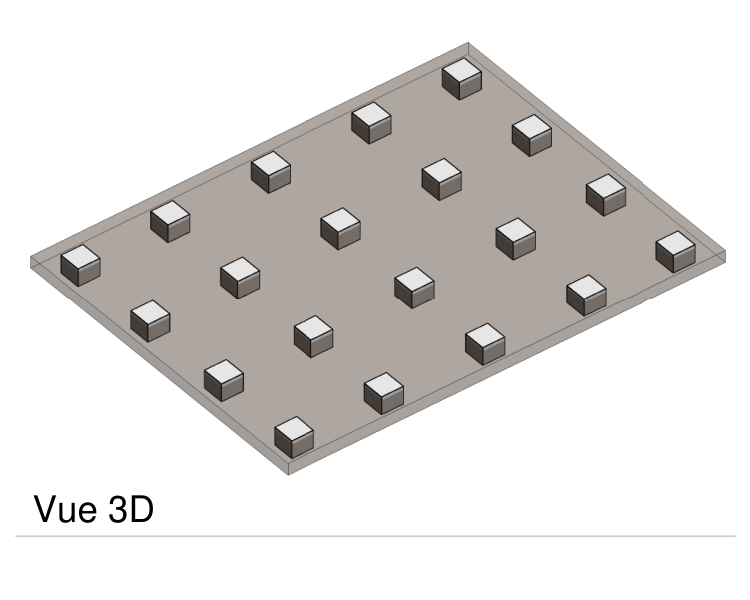

Vue 3D du plan d'exécution : massifs isolés sous les modules de salles de classe

Plans d'exécution — fondations

Coffrage des massifs · Note de calcul béton armé · Eurocode 2

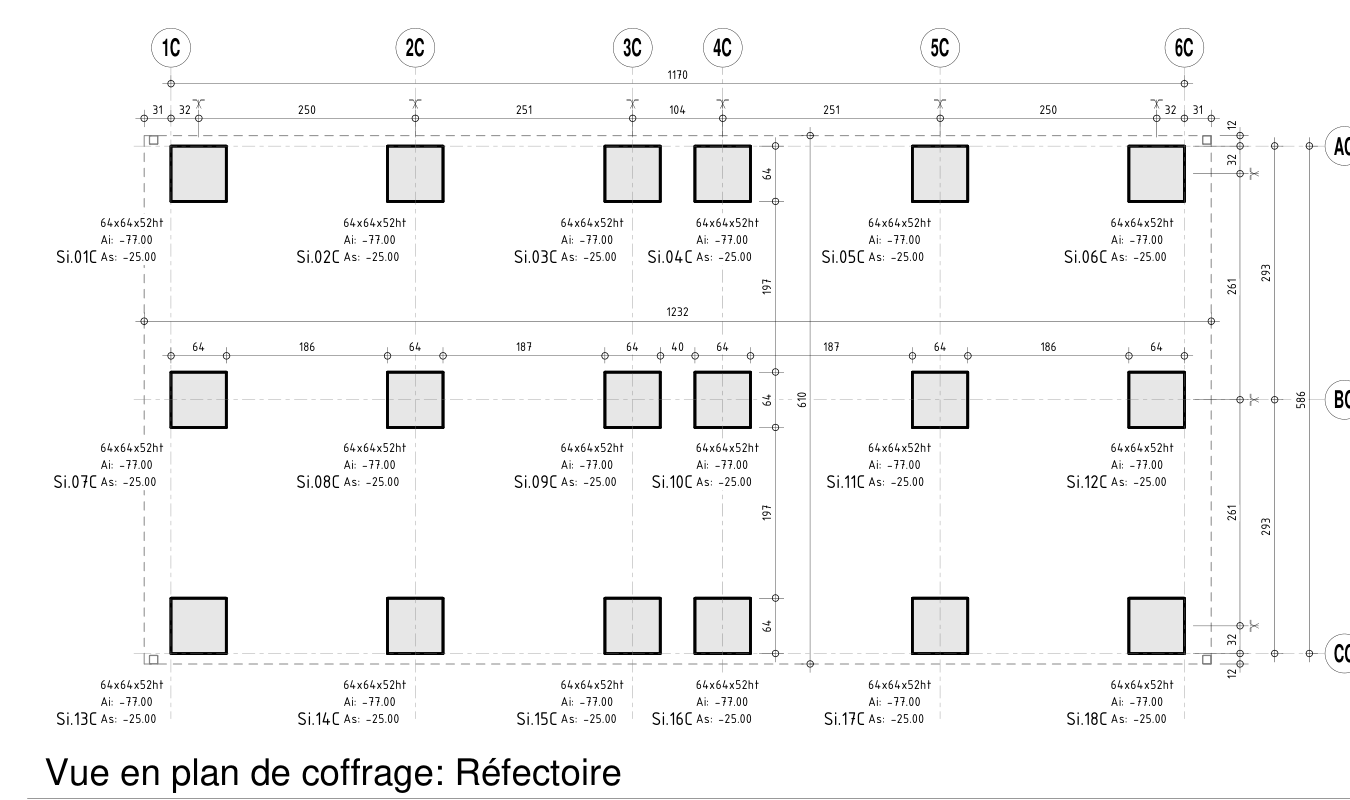

Vue en plan de coffrage des massifs du réfectoire, files 1C à 6C
Vue en plan de coffrage — Réfectoire Massifs Si.01C à Si.18C · 64 × 64 × 52 cm · arase −0,25 m, assise −0,85 m · éch. 1/50

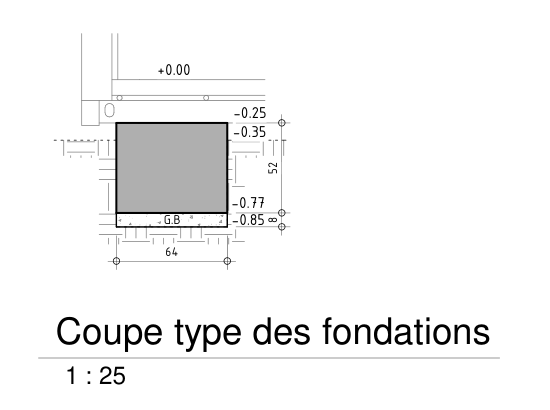

Coupe type d'un massif de fondation : semelle sur béton de propreté, cotes d'arase et d'assise
Coupe type des fondations Massif 64 × 64 cm, hauteur 52 cm sur 8 cm de béton de propreté · éch. 1/25
Vue 3D des massifs du réfectoire
Vue 3D — Réfectoire Dix-huit massifs isolés sous l'emprise des modules
